輪廓度測量儀是將被測內圈放置在平板或量塊等附件上，由輪廓儀測量出被測擋邊與水平方的夾角θ1，再由輪廓儀測量出端面與水平方向的夾角θ2，由θ1和θ2之間的幾何關系，計算出相應的負背角θ3。主要有兩種測量方法：直接測量方法和間接測量方法。

靜態測量力是指將觸針針尖輕輕地壓在電子天平上，調整傳感器的高低位置，使傳感器觸針位移顯示指向零位。讀出電子天平的示值，再乘以重力加速度g（g=9.8m/s2），即為觸針靜態測量力。

半徑測量示值誤差是指將標準球或標準半球放置于輪廓儀工作臺上，先調整標準球（標準半球）的位置，使觸針滑行軌跡通過標準球（標準半球）的點，然后測量標準球表面輪廓半徑。重復以上步驟，連續三次測量標準球表面輪廓半徑，三次測量平均值與標準球（標準半球）半徑的實際值之差為半徑測量示值誤差。

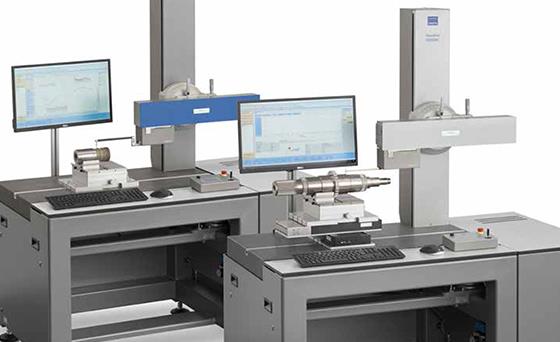

霍梅爾 輪廓儀
