工業測量中圓度和圓柱度有什么區別？
發布時間：2020.06.17 閱讀量：5331
在工業領域，曾經有人做過大概的估算：圓形的工件要比平的工件多。小到螺絲、螺母、墊片，大到氣缸、軸承。所有的圓形工件，都離不開圓度儀、圓柱度儀的測量。那到底什么是圓度，什么是圓柱度？他們之間又有什么區別呢？
簡單地來說，圓度是測單一截面，圓柱度是測多個截面。
1、特點不同
圓度是指工件的橫截面接近理論圓的程度，最大半徑與最小半徑之差為0時，圓度為0，測量工具為圓度儀，用途是測環形工件的圓度。
圓柱度是指任一垂直截面最大尺寸與最小尺寸差。圓柱度誤差包含了軸剖面和橫剖面兩個方面的誤差。
2、測量方法不同
顆粒棱角越多越尖銳則圓度越差；反之棱角圓滑，圓度就好。圓度測量方法主要有回轉軸法、三點法、兩點法、投影法和坐標法、直接利用數據采集儀連接百分表法。
圓柱度的公差帶是兩同軸圓柱面間的區域，該兩同軸圓柱面間的徑向距離即為公差值 。測量方法有兩點法、三點法、三坐標測量法、數據采集儀連接百分表測量方法。
3、誤差判定不同
圓度是限制實際圓對理想圓變動量的一項指標，其公差帶是以公差值t為半徑差的兩同心圓之間的區域。圓度公差屬于形狀公差，圓度誤差值不大于相應的公差值，則認為合格。
圓柱度誤差是指實際圓柱面要素對其理想圓柱面的變動量。根據形狀誤差評定原則，實際圓柱面要素與理想圓柱面比較時，應根據實際圓柱面確定最小包容區域。當與圓柱度公差帶形狀一致的兩同軸圓柱面緊緊包容實際圓柱面要素，及其半徑差為最小值時，即為最小包容區域。
優點
最少工作量：自動對準和測量工件。
靈活：可選的粗糙度、波度和扭紋檢查。
新式的探頭：安全快捷地更換探臂。
功能強大的軟件：測定所有形狀和位置公差。
廣州法柯檢測設備有限公司專注于進口中高端品牌 分析儀器、物理性能測試儀器、計量儀器、電子測量儀器 等的銷售與維護，兼售 機械設備、量具、治工具、工業自動化儀表、儀器儀表元器件/零部件、工業試劑/耗材等。德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商&華南區域戰略合作伙伴。
簡單地來說，圓度是測單一截面，圓柱度是測多個截面。
圓度，是表示零件上圓的要素實際形狀，與其中心保持等距的情況。即通常所說的圓整程度。圓度是限制實際圓對理想圓變動量的一項指標，其公差帶是以公差值t為半徑差的兩同心圓之間的區域。
圓度與圓柱度的區別
1、特點不同
圓度是指工件的橫截面接近理論圓的程度，最大半徑與最小半徑之差為0時，圓度為0，測量工具為圓度儀，用途是測環形工件的圓度。
圓柱度是指任一垂直截面最大尺寸與最小尺寸差。圓柱度誤差包含了軸剖面和橫剖面兩個方面的誤差。
2、測量方法不同
顆粒棱角越多越尖銳則圓度越差；反之棱角圓滑，圓度就好。圓度測量方法主要有回轉軸法、三點法、兩點法、投影法和坐標法、直接利用數據采集儀連接百分表法。
圓柱度的公差帶是兩同軸圓柱面間的區域，該兩同軸圓柱面間的徑向距離即為公差值 。測量方法有兩點法、三點法、三坐標測量法、數據采集儀連接百分表測量方法。
3、誤差判定不同
圓度是限制實際圓對理想圓變動量的一項指標，其公差帶是以公差值t為半徑差的兩同心圓之間的區域。圓度公差屬于形狀公差，圓度誤差值不大于相應的公差值，則認為合格。
圓柱度誤差是指實際圓柱面要素對其理想圓柱面的變動量。根據形狀誤差評定原則，實際圓柱面要素與理想圓柱面比較時，應根據實際圓柱面確定最小包容區域。當與圓柱度公差帶形狀一致的兩同軸圓柱面緊緊包容實際圓柱面要素，及其半徑差為最小值時，即為最小包容區域。

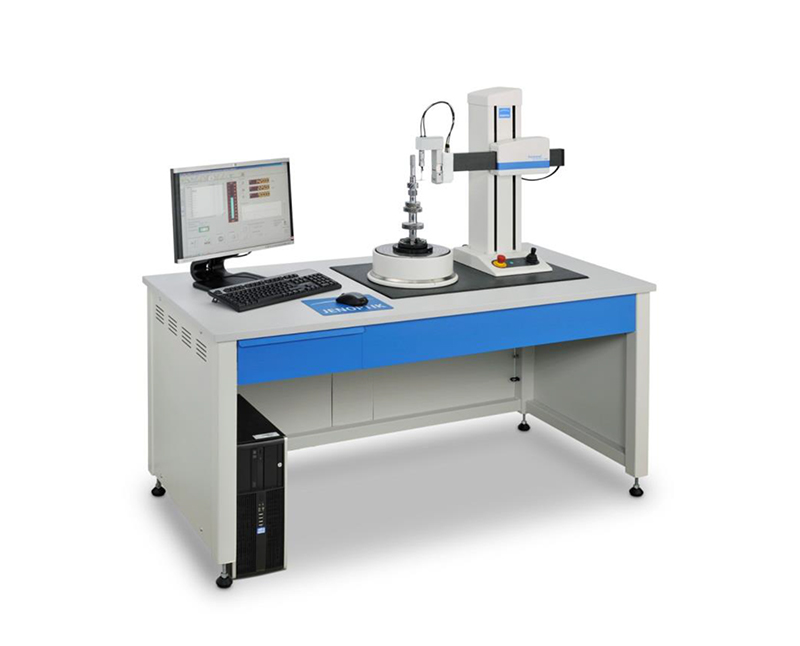

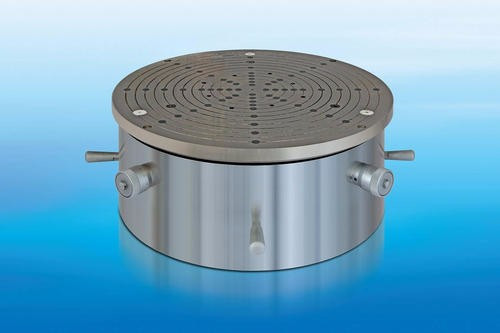

德國業納JENOPTIK集團霍梅爾HOMMEL F435 和 F455 形狀測量儀，可以精確測定工件的圓度、圓柱度和平整度。測量系統使用 CNC 控制的三個測量軸自動對準部件并檢查形狀和位置公差。因此，所需的工作量比傳統設備少得多。
優點
最少工作量：自動對準和測量工件。
靈活：可選的粗糙度、波度和扭紋檢查。
新式的探頭：安全快捷地更換探臂。
功能強大的軟件：測定所有形狀和位置公差。
廣州法柯檢測設備有限公司專注于進口中高端品牌 分析儀器、物理性能測試儀器、計量儀器、電子測量儀器 等的銷售與維護，兼售 機械設備、量具、治工具、工業自動化儀表、儀器儀表元器件/零部件、工業試劑/耗材等。德國業納Jenoptik集團霍梅爾Hommel工業測量儀器國內授權一級代理商&華南區域戰略合作伙伴。
