影響圓度儀測量精度的主要因素有哪些？

發布時間：2020.07.28 閱讀量：3754

圓度儀相信行業內的朋友都不陌生，圓度儀是利用回轉軸法測量圓度長度、圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。圓度測量的方法主要有回轉軸法、三點法、兩點法、投影法和坐標法等方法。根據零件的不同形態，所選擇的測量方法也會不一樣。

但是在圓度的測量過程中，經常會遇到測量精度不準的情況？那么，測量精度除了不同的測量?jī)x器測量精度有區別之外，測量精度還會受哪些因素的影響呢？

首先是主軸回轉精度。圓度儀測量實際上是一個比較測量的過程，即測量頭相對于工件旋轉畫出的圓周與被測輪廓比較，因此主軸的回轉精度直接影響測量結果的不確定度。
其次，工件安裝誤差會影響測量的精度。包括被測工件相對于圓度儀中心偏差和被測工件的中心線相對于儀器主軸傾斜兩種情況。
第三、測頭形狀和半徑的選擇也會影響測量的精度。正確地選擇觸頭的形狀和半徑，對測量圓度誤差是事關重要的。形狀和半徑的選擇主要根據工件表面的特性，同時兼顧工件硬度等因素，為避免表面粗糙度等微觀幾何形狀的影響，不宜采用針形測頭，而采用球形或斧形測頭。較小工件可用圓柱形測頭。硬度較低的工件，用較大半徑的測頭，以防止工件表面的塑性變形。
第四、測量力對測量精度也會有影響。測量力的選擇是：被測表面既不會產生塑性變形，同時測頭與被測表面保持接觸穩定。

以上因素對測量精度都會產生一定的影響，那么，想要實現對工件測量的準確性和便利性，測量?jī)x器的選擇就顯得十分重要，選擇一款合適的圓度儀會起到事半功倍的效果。

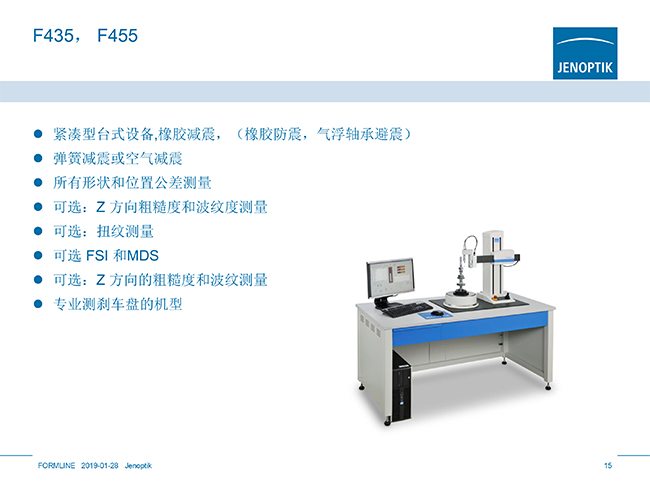

德國業納集團霍梅爾F435 和 F455 形狀測量?jī)x會自動以最高的可靠性檢查您的工件，從而確保您的產出始終具有最高品質。是一套精確可靠的形狀測量系統，能最大限度的保證您工件的品質。
